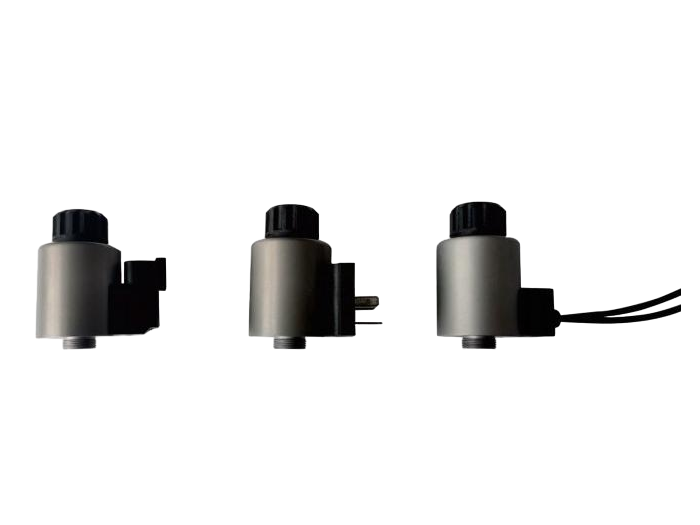

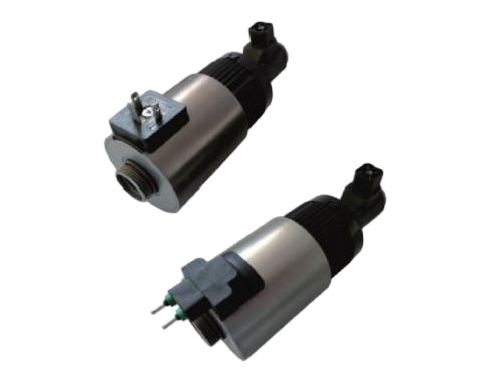

MFZ15-17YC 系列插裝電磁鐵

產品簡介

用途：本系列電磁鐵適用于螺紋插裝式液壓控制閥中，跟常規液壓閥相比，具有結構緊湊、反應靈敏、拆裝方便、性能可靠等優點，它可直接裝入集裝塊的內腔中，減少了漏油、振動、噪音和配管引起的故障，提高了可靠性，可以獲得液壓控制閥技能，如：方向、壓力或流量控制。廣泛應用于工程機械，農業機械，冶金、建材機械等領域。正常工作條件● 可任意方向安裝。● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響

全國服務熱線：

+86-372-2595077/2595078/2595088

在線咨詢(xun)

用途：

本系列電磁鐵(tie)適用于螺紋插裝(zhuang)式液壓控(kong)制閥(fa)(fa)中，跟常規液壓閥(fa)(fa)相比，具有結構緊湊(cou)、反應靈(ling)敏、拆裝(zhuang)方便(bian)、性(xing)能可(ke)靠等優點，它可(ke)直接(jie)裝(zhuang)入(ru)集裝(zhuang)塊的內腔中，減少(shao)了漏油(you)、振動(dong)、噪音和配管(guan)引起的故(gu)障，提(ti)高(gao)了可(ke)靠性(xing)，可(ke)以獲得液壓控(kong)制閥(fa)(fa)技能，如：方向、壓力或(huo)流量控(kong)制。廣(guang)泛應用于工程機械(xie)，農業機械(xie)，冶(ye)金、建材機械(xie)等領(ling)域(yu)。

正常工作條件

● 可任意方向安(an)裝。

● 使(shi)用環境中應無足以腐(fu)蝕金屬和破(po)壞絕緣(yuan)的氣(qi)體和塵埃。否(fou)則，可(ke)能影響(xiang)產品壽命(ming)。

● 電(dian)磁鐵適合長期工(gong)作制、斷續周期工(gong)作制。

● 電(dian)源(yuan)電(dian)壓的合理波(bo)動范圍(wei)為85%-110%(特殊要求(qiu)可訂(ding)貨時(shi)提出)。

主要技術參數

型號	MFZ15-17YC(DT)	MFZ15-17YC(DIN)	MFZ15-17YC(LW)
額定電壓 (V)	1327	1327	1327
額定吸力 (N)	≥13	≥13	≥13
額定行程 (mm)	2	2	2
全行程 (mm)	≥4.2	≥4.2	≥4.2
消耗功率 (W)	20W/25W	20W/25W	20W/25W
承受油(you)壓 (Mpa)	16	16	16
防護等級	IP69K	IP67	IP65

訂貨代號

閥用電磁鐵	直流	設計序號	濕式	功率	接頭方式
MF	Z	15-17	YC	20/25	DT/DIN/LW

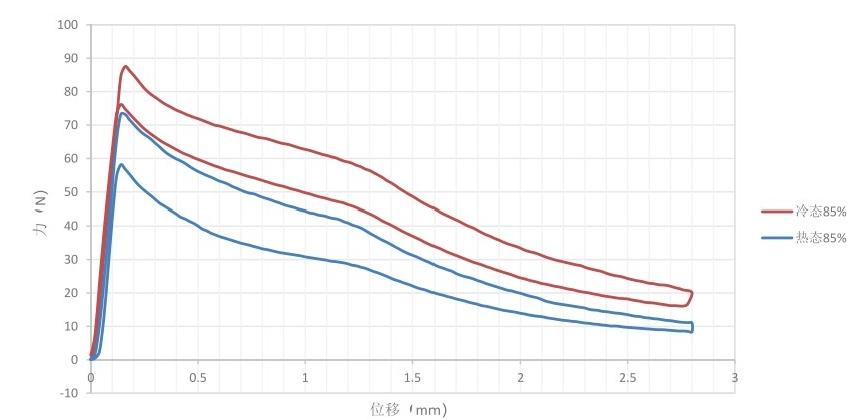

行程-力特性曲線

info1

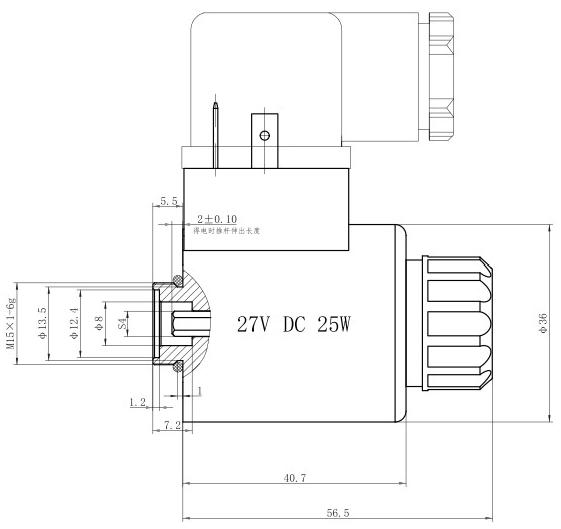

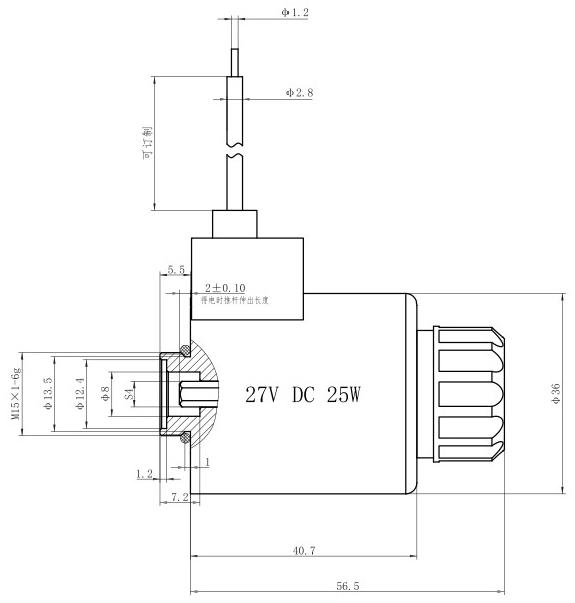

外形及安裝尺寸

MFZ15-17YC(DT)

info2

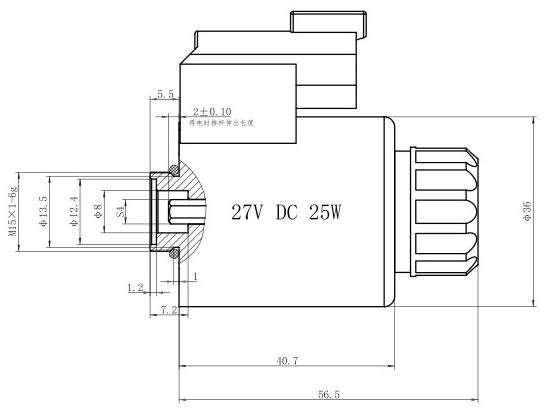

MFZ15-17YC(DIN)

info3

MFZ15-17YC(LW)

使用注意事項

● 電磁(ci)鐵的手(shou)動(dong)(dong)推桿用于在調(diao)試時或緊急(ji)情況下，進行(xing)手(shou)動(dong)(dong)控制。但當系統背壓較高，調(diao)節困難(nan)時，請使用十(shi)字螺絲(si)刀緩推手(shou)動(dong)(dong)推桿，不宜使用沖擊(ji)力，以(yi)免破壞手(shou)動(dong)(dong)推桿和導(dao)向內孔表面，造成(cheng)電磁(ci)鐵漏油或不能復位。

● 當雙向(xiang)使用電(dian)(dian)磁鐵(tie)(tie)時，一(yi)定(ding)要保證兩個電(dian)(dian)磁鐵(tie)(tie)不能同時通電(dian)(dian)，以免電(dian)(dian)磁閥不能正常(chang)工作。

● 電(dian)(dian)氣控制系(xi)統與(yu)電(dian)(dian)磁(ci)鐵(tie)(tie)連接部分之間(jian)應(ying)設有過流保護裝置，以(yi)免在非正常情況下，燒毀電(dian)(dian)磁(ci)鐵(tie)(tie)及您的電(dian)(dian)控元(yuan)件。
