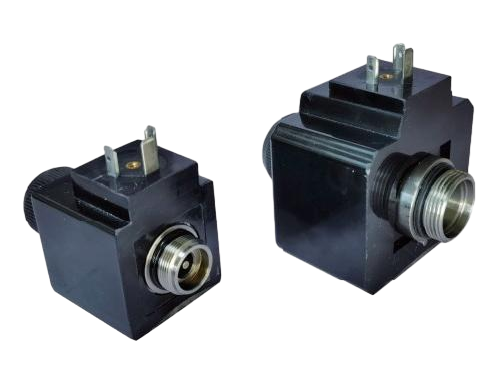

MFJ12-27/54 YC 交流濕式閥用電磁鐵

產品簡介

用途：本系列電磁鐵適用于交流50Hz，電壓至380V的控制電路中，作為液壓電磁換向閥的動力元件。可配套于德國力士樂 (REXROTH) 六、十通徑螺紋聯結電磁換向閥。正常工作條件● 可任意方向安裝。● 使用環境中應無足以腐蝕金屬和破壞絕緣的氣體和塵埃。否則，可能影響產品壽命。● 電磁鐵適合長期工作制、斷續周期工作制。● 電源電壓的合理波動范圍為85%-110% (特殊要求可訂貨時提出)。● 外殼防

全國服務熱線：

+86-372-2595077/2595078/2595088

在線咨詢(xun)

用途：

本系列(lie)電(dian)磁(ci)(ci)鐵適用于交流50Hz，電(dian)壓(ya)至380V的(de)控制電(dian)路中，作為(wei)液壓(ya)電(dian)磁(ci)(ci)換向閥的(de)動力(li)元件(jian)。可配套(tao)于德國力(li)士樂 (REXROTH) 六、十通(tong)徑螺紋聯結電(dian)磁(ci)(ci)換向閥。

正常工作條件

● 可(ke)任意(yi)方(fang)向安(an)裝。

● 使用環(huan)境(jing)中應無足以腐蝕金(jin)屬(shu)和破(po)壞絕緣的氣體和塵埃。否則，可能影響產品(pin)壽命。

● 電(dian)磁鐵適合長期工作制、斷(duan)續周(zhou)期工作制。

● 電源電壓的合理(li)波動范圍為85%-110% (特殊要(yao)求可訂貨時提出)。

● 外殼防護等級為IP65。

主要技術參數

型號	MFJ12-27YC	MFJ12-54YC
額定電壓 (V)	110220	110220
電源頻率 (Hz)	50	50
額定吸力 (N)	≥27	≥54
額定行程 (mm)	2.8	4
全行程 (mm)	≥6.1	≥9
承受靜態油壓 (MPa)	21	21
起動伏安 (VA)	≤154	≤308
吸持伏安 (VA)	≤58	≤78
操作(zuo)頻率 (T/h)	12000	12000

訂貨代號

閥用電磁鐵	交流	設計序號	額定吸力(N)	濕式
MF	J	12	27/54	YC

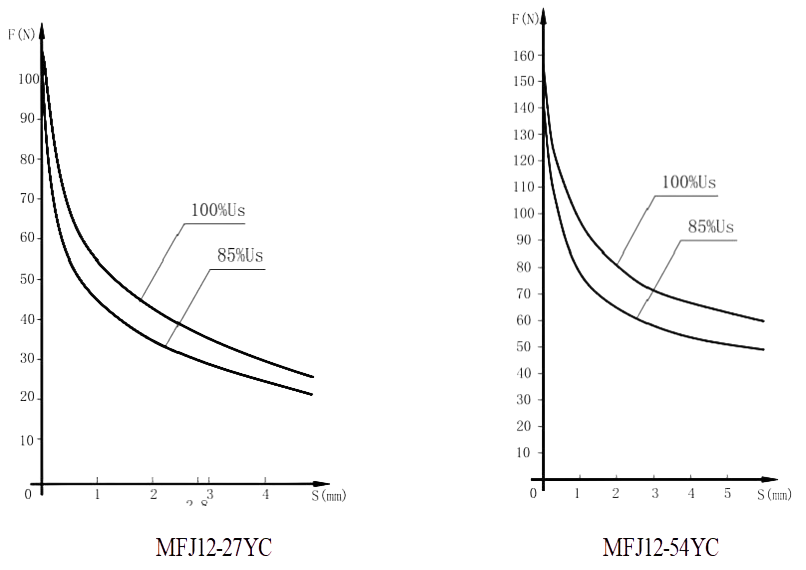

穩態行程-力特性曲線

info1

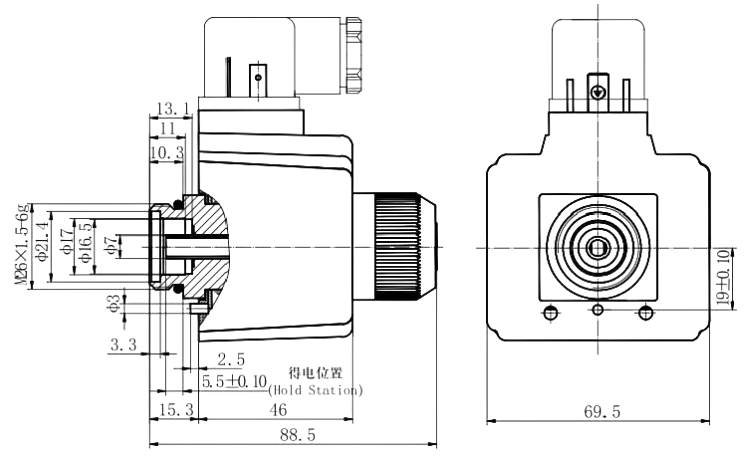

外形及安裝尺寸

MFJ12-27YC

info2

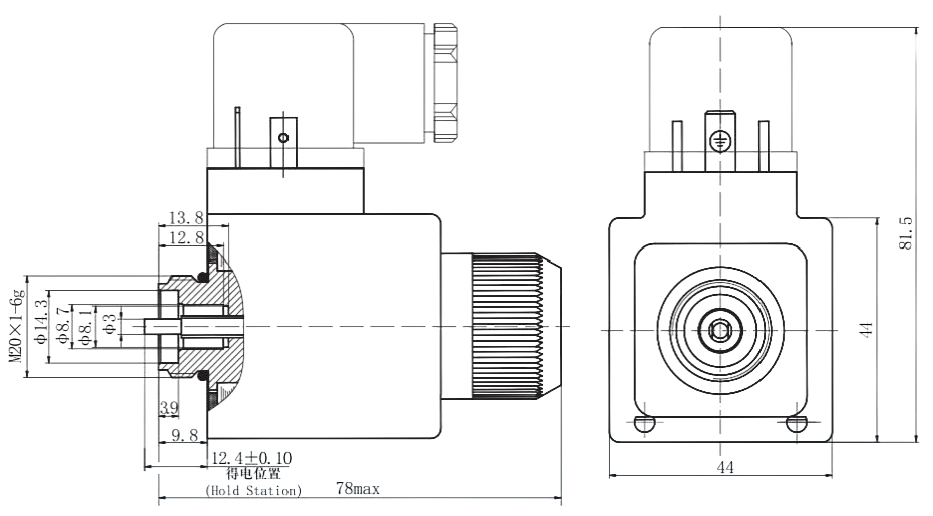

MFJ12-54YC

info3

使用注意事項

● 電磁鐵采用(yong)符合(he)IS04400標準的(de)插座，有(you)帶(dai)指示燈(deng)、不帶(dai)指示燈(deng)兩種規(gui)格，您(nin)可以根(gen)據(ju)需要進(jin)行選擇，帶(dai)指示燈(deng)插座的(de)電壓(ya)規(gui)格，必須與電磁鐵本體電壓(ya)規(gui)格相符。

● 電(dian)磁鐵(tie)的手(shou)(shou)(shou)動推(tui)桿用于在調試(shi)時(shi)或緊(jin)急情況下，進行手(shou)(shou)(shou)動控制。但當系統背壓較高，調節困難(nan)時(shi)，請(qing)使用十字螺(luo)絲(si)刀(dao)緩推(tui)手(shou)(shou)(shou)動推(tui)桿，不宜使用沖擊力(li)，以免破(po)壞(huai)手(shou)(shou)(shou)動推(tui)桿和導向內孔表面，造成電(dian)磁鐵(tie)漏(lou)油(you)或不能(neng)復位。

● 當系統要求(qiu)低噪音時，或在使用過程中(zhong)油液清潔度無法保證以及電(dian)源電(dian)壓波動范圍超過正常要求(qiu)時，建議您選用交流本整型電(dian)磁鐵(tie)。

● 當雙向使用電磁(ci)(ci)鐵(tie)(tie)時，一(yi)定要保證兩個電磁(ci)(ci)鐵(tie)(tie)不能同時通(tong)電，以免電磁(ci)(ci)鐵(tie)(tie)非正(zheng)常燒毀。

● 電(dian)(dian)(dian)氣控制系(xi)統與電(dian)(dian)(dian)磁(ci)鐵連接部(bu)分之(zhi)間(jian)應(ying)設置(zhi)過流保護，以免非正(zheng)常情況下，燒(shao)毀(hui)電(dian)(dian)(dian)磁(ci)鐵及您的(de)電(dian)(dian)(dian)控元(yuan)件。
