用途：
本系(xi)列產品應用于(yu)電液(ye)比(bi)例(li)控制系(xi)統(tong)中，與比(bi)例(li)控制放大器配套使用，共同控制力(li)士樂(REXROTH)型十通徑螺紋比(bi)例(li)閥。在額(e)定行程及額(e)定電流(liu)范(fan)圍(wei)內(nei)(nei)，其輸(shu)出(chu)力(li)與輸(shu)入電流(liu)成比(bi)例(li)，通過內(nei)(nei)置反力(li)彈簧，改變了輸(shu)出(chu)力(li)的(de)(de)特性，使系(xi)統(tong)輸(shu)出(chu)壓力(li)更加穩定。輸(shu)入電流(liu)在額(e)定范(fan)圍(wei)內(nei)(nei)的(de)(de)無(wu)級(ji)(ji)調節，可實現(xian)液(ye)壓系(xi)統(tong)執行機構在額(e)定范(fan)圍(wei)內(nei)(nei)的(de)(de)無(wu)級(ji)(ji)調速和遠距離控制。
GP63 系列主要技術參數
型號 | GP63-S-A | GP63-S-B | GP63-S-C | GP63-S-D |
額定電流 (A) | 3.3 | 2.6 | 2.5 | 3.3 |
常態(tai)電(dian)阻20℃ (Ω) | 2 | 4.1 | 3.7 | 2 |
額定吸力 (N) | 170 | 170 | 160 | 170 |
額定行程 (mm) | 4 | 4 | 4 | 4 |
全行程 (mm) | ≥8 | ≥9 | ≥9 | ≥8 |
力滯環 (%) | ≤5 | ≤5 | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 | ≤1 | ≤1 |
承(cheng)受靜態油(you)壓 (MPa) | 21 | 21 | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 | ||
帶位移傳感器螺紋比例電磁鐵主要技術參數
型號 | GP63-S-BIW | GP63-S-CIW |
額定電流 (A) | 2.6 | 2.5 |
常態電(dian)阻20℃ (Ω) | 4.1 | 3.7 |
額定吸力 (N) | 170 | 160 |
額定行程 (mm) | 4 | 4 |
全行程 (mm) | ≥9 | ≥9 |
力滯環 (%) | ≤5 | ≤5 |
電流滯環 (%) | ≤3 | ≤3 |
重復精度 (%) | ≤1 | ≤1 |
承受靜態(tai)油(you)壓 (MPa) | 21 | 21 |
工作油溫 (℃) | -20～+70 | -20～+70 |
外殼防護等級 | IP65 | IP65 |
電源聯結方式 | 插頭式 | 接線盒式 |

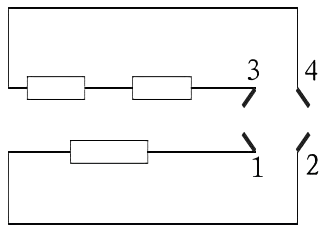

傳感器插頭連線標記
外形及安裝尺寸

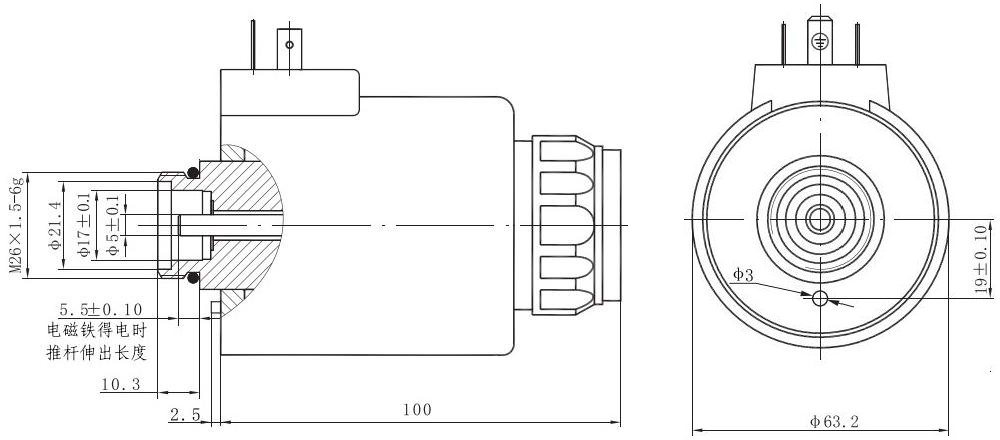

GP63接線(xian)盒(he)式

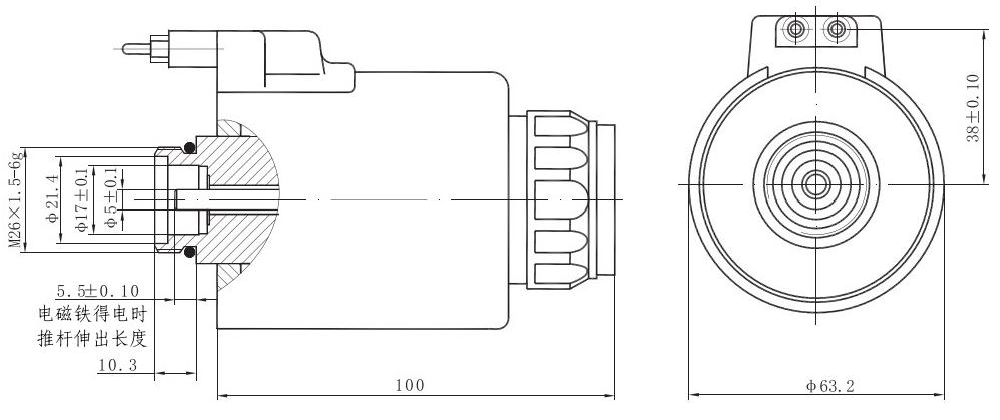

GP63插頭式

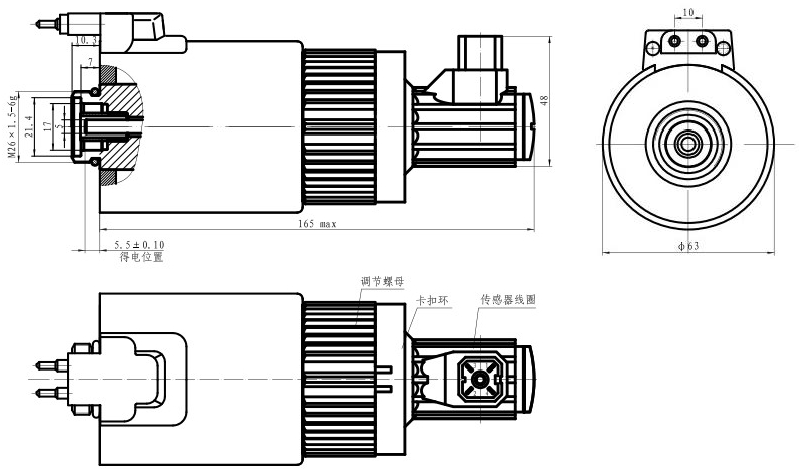

GP63系列帶反饋接線盒式

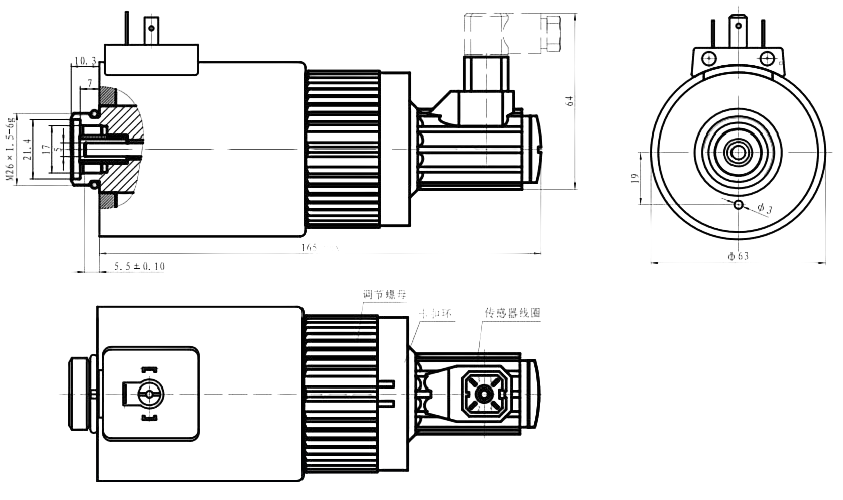

GP63系列帶反饋插頭式
使用注意事項
● 電氣控制系統(tong)與電磁鐵連接部分之間應(ying)設(she)置(zhi)過流保護，以(yi)免(mian)非(fei)正常情況下，燒毀(hui)電磁鐵及您的電控元件(jian)。
● 手動操作按鈕是供在(zai)安(an)裝調(diao)試、維修或(huo)緊急情況下使用的。
樣本說明
● 如顧客(ke)有不同(tong)的(de)需要(yao)，在電(dian)磁(ci)鐵性能不變的(de)情況下，電(dian)磁(ci)鐵與閥體的(de)聯(lian)結(jie)尺寸(cun)、電(dian)源(yuan)連接方式、推桿伸出(chu)長(chang)度可以根據要(yao)求調整。
