用途：
本系(xi)(xi)列產品是一種機電(dian)(dian)轉(zhuan)換(huan)裝(zhuang)置，在直流12V/24V的電(dian)(dian)液比(bi)例控(kong)制(zhi)系(xi)(xi)統中與比(bi)例控(kong)制(zhi)放大(da)器配套使用(yong)，共同作用(yong)于力士(shi)樂型EDG比(bi)例方(fang)向(xiang)閥。電(dian)(dian)磁(ci)(ci)鐵輸(shu)出(chu)力通(tong)過負載(zai)彈簧轉(zhuan)換(huan)成位移(yi)，實現電(dian)(dian)流-力-位移(yi)線性(xing)轉(zhuan)換(huan)，采用(yong)中心螺(luo)紋(wen)固定電(dian)(dian)磁(ci)(ci)鐵，更換(huan)電(dian)(dian)磁(ci)(ci)鐵線圈時(shi)無需拆卸液壓裝(zhuang)置，可任(ren)意(yi)方(fang)向(xiang)安(an)裝(zhuang)，電(dian)(dian)磁(ci)(ci)線圈絕緣等級為H級，可承受150bar壓力，防(fang)護等級IP67，IP69K，該(gai)型電(dian)(dian)磁(ci)(ci)鐵適(shi)用(yong)于工(gong)程環境。
主要技術參數
型號 | EP37-E | |
適用環(huan)境溫度 (℃) | -20~+70 | |
有效行程 (mm) | 2 | |
全行程 (mm) | 4.5±0.3 | |
建(jian)議(yi)使用行程范圍 (mm) | 0.5~1.5 | |
額定吸力 (N) | 45 | |
力滯環 (%) | ≤4 | |
電流滯環 (%) | ≤3 | |
重復精度 (%) | ≤1 | |
電源電壓 (V) | 12 | 24 |
*大電流 (A) | 1.76 | 0.88 |
額定電阻20℃ (Ω) | 3.7 | 14.8 |
額定功率 (W) | 11.5 | 11.5 |
限制功率 (W) | 17.5 | 17.5 |

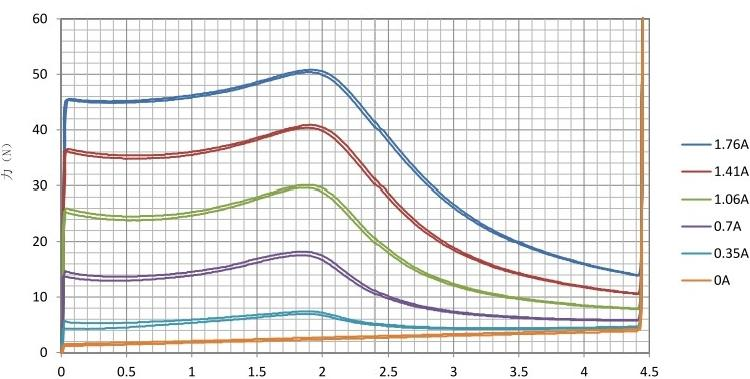

穩態行程-力特性曲線
12V 示例
位移(mm)
外形及安裝尺寸

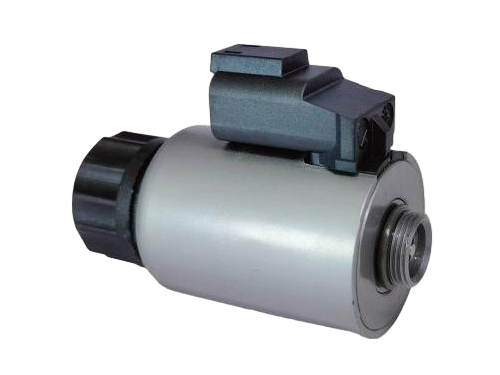

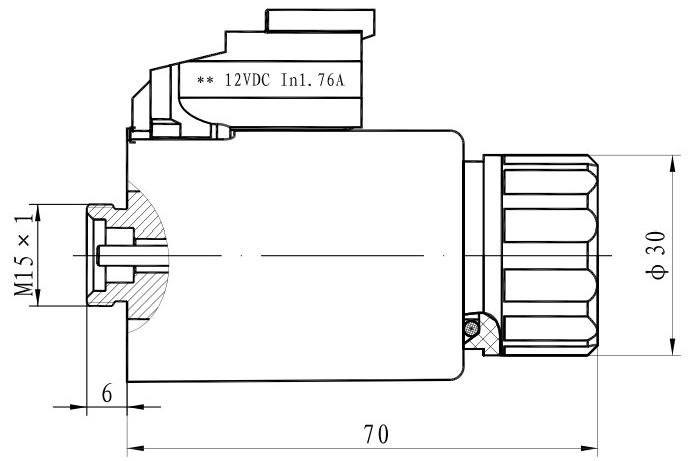

產品外形

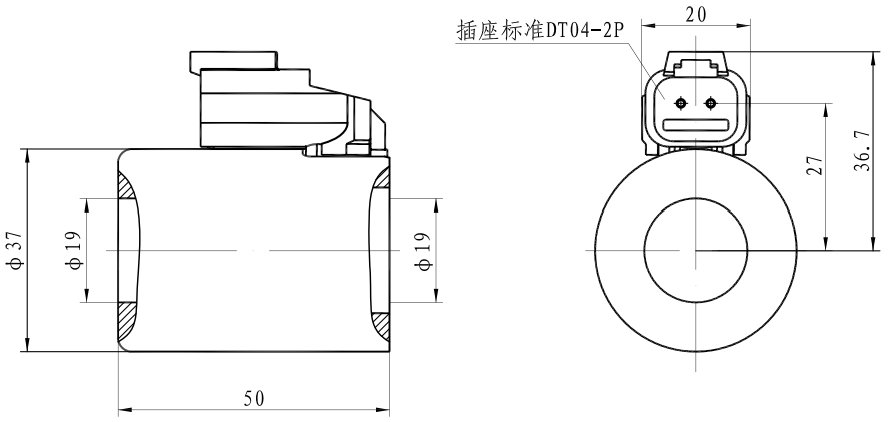

線圈外形

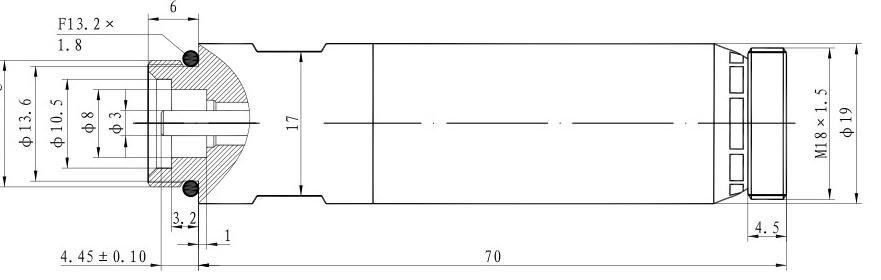

磁芯管外形
使用注意事項
● 電磁(ci)鐵插座標準：DT0 4-2P。
● 電氣(qi)控(kong)制(zhi)系統與電磁(ci)鐵連(lian)接部分之間應設有過(guo)流(liu)保(bao)護裝(zhuang)置，以免(mian)非正常情況下，燒毀電磁(ci)鐵及您的電控(kong)元(yuan)件。
● 液壓系統工作介質為礦物油，磷酸脂(zhi)油。
● 電磁鐵為連續工作制。
樣本說明
● 對超出本樣本要求的應(ying)用場合，請詢問(wen)本公司(si)。
● 特性曲線僅供參考(kao)。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
