用途：
本(ben)系(xi)列產品是一種(zhong)機電轉換裝置，在直流24V的電液比例(li)(li)控制系(xi)統(tong)中與(yu)比例(li)(li)控制放大(da)器配套使用，可平行(xing)替代(dai)進口用于(yu)多款液壓泵、液壓馬達。可任(ren)意方向安裝，電磁線圈絕(jue)緣等級(ji)為H級(ji)，可承受210bar壓力，防護等級(ji)IP67，IP69K，該(gai)型(xing)電磁鐵適用于(yu)工(gong)程環境。
主要技術參數
型號 | GP37-3-A |
適用(yong)環境溫度(du) (℃) | -20～+70 |
有效行程 (mm) | 2 |
全行程 (mm) | 2 |
建議使用行程范圍(wei) (mm) | 0.5～1.5 |
額定吸力 (N) | 50 |
力滯環 (%) | ≤4 |
電流滯環 (%) | ≤3 |
重復精度 (%) | ≤2 |
電源電壓 (V) | 24 |
額定電流 (A) | 0.92 |
額定電(dian)阻20℃ (Ω) | 14.2 |
額定功率 (W) | 12 |

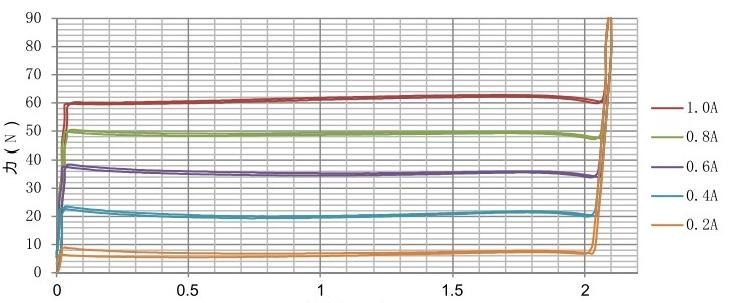

穩態行程-力特性曲線
24V 示例
位移(mm)
外形及安裝尺寸

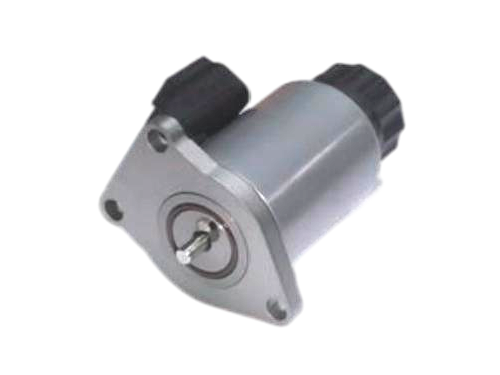

產品外形

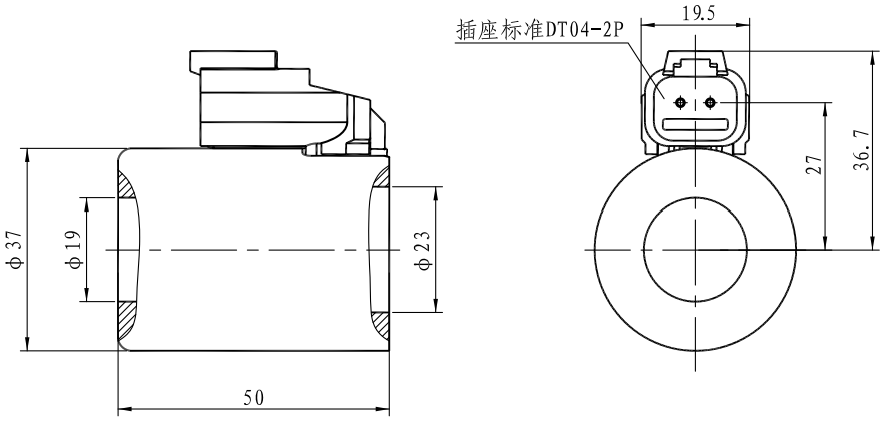

線圈外形

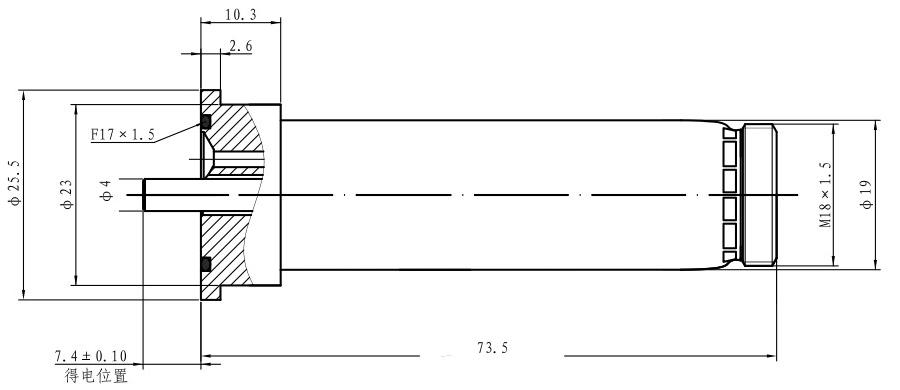

磁芯管外形
使用注意事項
● 電(dian)磁鐵插座標(biao)準：DT04-2P。
● 電氣控(kong)制系統與電磁(ci)鐵連接部分(fen)之(zhi)間應(ying)設有過流保護裝置，以免非正(zheng)常情況下，燒毀電磁(ci)鐵及(ji)您的(de)電控(kong)元(yuan)件。
● 液壓系(xi)統工作(zuo)介質為礦物(wu)油，磷酸(suan)脂油。
● 電磁鐵(tie)為連(lian)續工作制。
樣本說明
● 對超出本(ben)樣本(ben)要求的應用場合，請詢問本(ben)公司。
● 特性曲線(xian)僅(jin)供(gong)參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
