用途：
本(ben)系列電磁(ci)鐵適用于直流電源的(de)控制電路中(zhong)，作為液壓電磁(ci)換(huan)向(xiang)閥(fa)的(de)動力元件(jian)。可配套于日(ri)本(ben)油研(YUKEN)系列的(de)六通螺(luo)紋聯接的(de)電磁(ci)換(huan)向(xiang)閥(fa)。
正常工作條件
● 可任意方向安裝(zhuang)。
● 使用環境中應無足以腐蝕金屬和(he)破壞絕緣的氣體和(he)塵埃。否則(ze)，可能影響產(chan)品壽(shou)命。
● 電(dian)磁鐵適合長期(qi)工作制、斷(duan)續周(zhou)期(qi)工作制。
● 電源電壓的合理波動(dong)范圍(wei)為(wei)85%-110%(特殊要(yao)求可訂(ding)貨時提出)。
● 外(wai)殼防(fang)護等(deng)級為IP65。
主要技術參數
型號 | MFZ18-20YC | MFZ18A-20YC |
額定電壓 (V) | 1224 | 1224 |
額定吸力 (N) | ≥20 | ≥20 |
額定行程 (mm) | 3 | 3 |
全行程 (mm) | ≥6 | ≥6 |
消耗功率 (W) | 30 | 30 |
承受靜態油(you)壓 (MPa) | 21 | 21 |
操作頻率 (T/h) | 12000 | 12000 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | Z | 18/18A | 20 | YC |

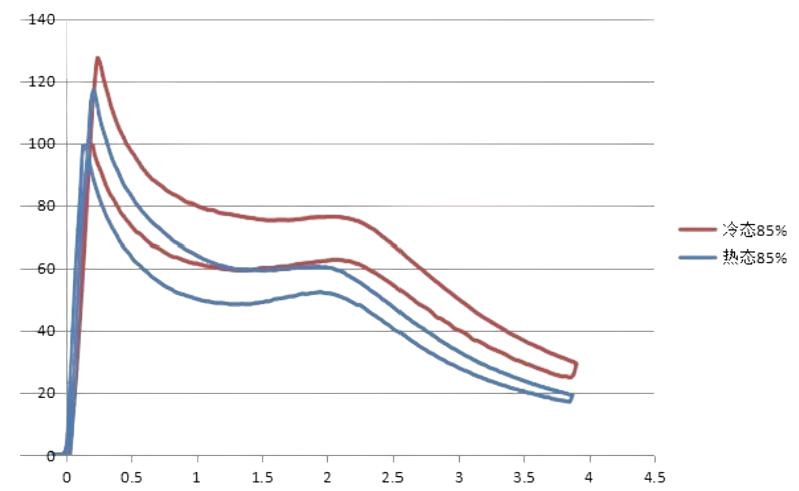

穩態行程-力特性曲線

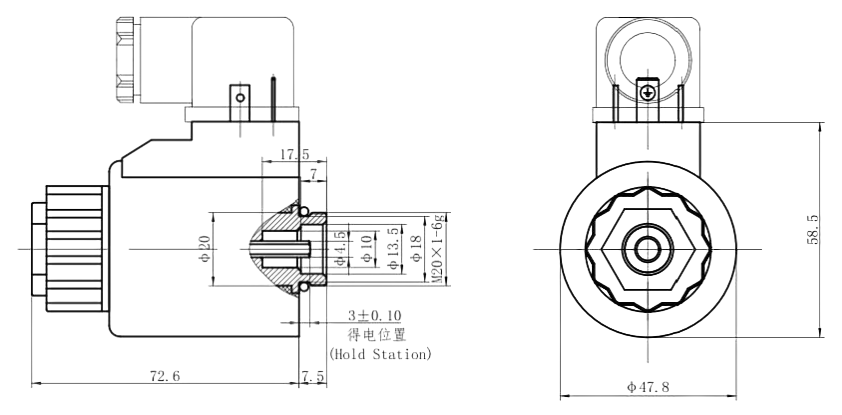

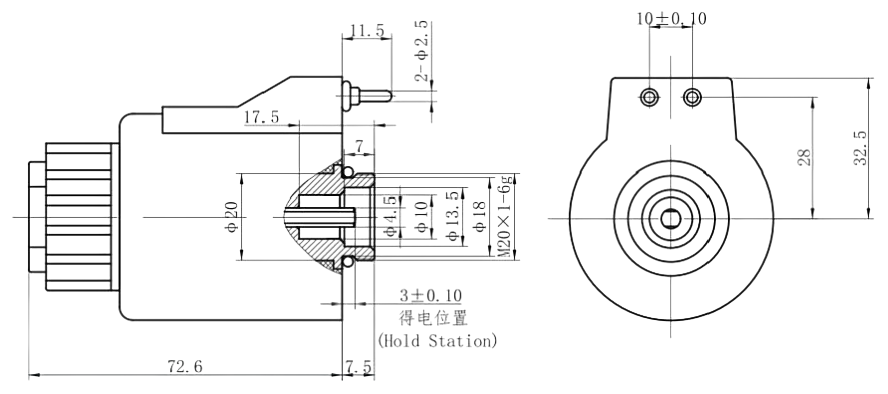

外形及安裝尺寸
MFZ18-20YC
MFZ18A-20YC
使用注意事項
● 電磁(ci)鐵的手動推桿用(yong)于(yu)在調試時或緊急情況下，進行手動控制。但當系(xi)統背壓(ya)較高，調節困(kun)難時，請使(shi)用(yong)十字螺絲刀緩推手動推桿，不宜使(shi)用(yong)沖擊力，以免(mian)破(po)壞(huai)手動推桿和導向(xiang)內孔表面，造成電磁(ci)鐵漏油(you)或不能復位。
● 電(dian)氣控制系統與電(dian)磁(ci)鐵連接部分之間應設有過(guo)流保護裝(zhuang)置，以免非正常情況下，燒毀電(dian)磁(ci)鐵及您(nin)的電(dian)控元(yuan)件。
樣本說明
● 如(ru)顧客有不(bu)同的需要，在電(dian)磁(ci)鐵(tie)性(xing)能(neng)不(bu)變的情(qing)況下，電(dian)磁(ci)鐵(tie)與(yu)閥體的聯(lian)結尺寸、推桿伸出長度及工作電(dian)源電(dian)壓可以根據要 求調整。
● 特(te)性曲線僅供參考。
