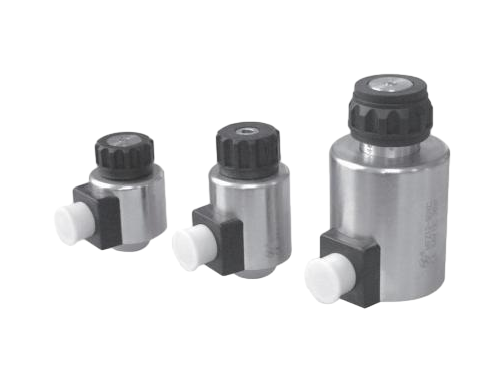

用途：
本系列電磁鐵適用(yong)于單相橋式全波整流的(de)直流電源，電壓至220V的(de)控制電路中，作為液(ye)壓電磁換(huan)向閥的(de)動(dong)力元件。可配套于德國力士樂 (REXROTH) 六、十通徑螺(luo)紋(wen)聯(lian)結(jie)電磁換(huan)向閥。
正常工作條件
● 可任意方向安裝(zhuang)。
● 使(shi)用(yong)環(huan)境中應(ying)無足以腐(fu)蝕金屬和破壞絕緣的氣(qi)體(ti)和塵埃(ai)。否則，可能影響產(chan)品壽命。
● 電磁(ci)鐵適合長(chang)期(qi)工作制、斷續(xu)周(zhou)期(qi)工作制。
● 電源電壓的合理波動(dong)范(fan)圍為85%-110% (特殊(shu)要求(qiu)可訂(ding)貨時提出)。
● 外殼防護(hu)等級(ji)為(wei)IP65。
主要技術參數
型號 | MFZ12-25YC | MFZ12-37YC | MFZ12-90YC |
額定電壓 (V) | 1224110220 | 1224110220 | 1224110220 |
額定吸力 (N) | ≥25 | ≥37 | ≥90 |
額定行程 (mm) | 2.8 | 2.8 | 4 |
全行程 (mm) | ≥6.1 | ≥6.1 | ≥9 |
消耗功率 (W) | ≤26 | ≤30 | ≤36 |
承(cheng)受(shou)靜(jing)態油壓 (MPa) | 21 | 21 | 21 |
操作頻(pin)率 (T/h) | 12000 | 12000 | 12000 |
訂貨代號
閥用電磁鐵 | 直流 | 設計序號 | 額定吸力(N) | 濕式 |
MF | Z | 12 | 25/37/90 | YC |

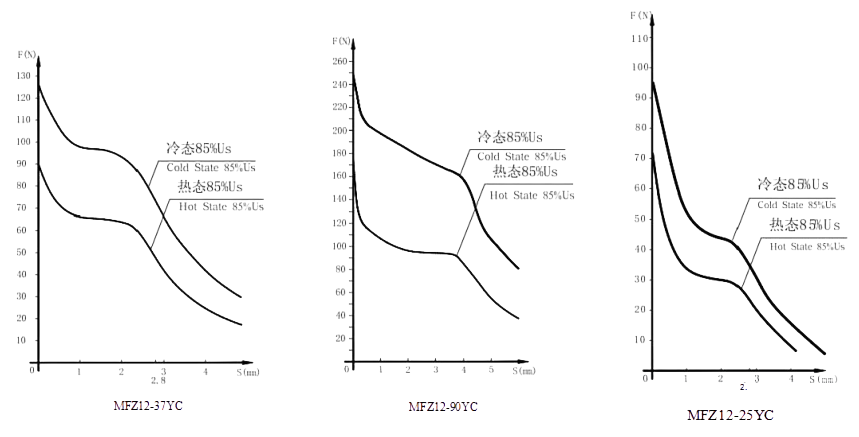

穩態行程-力特性曲線
外形及安裝尺寸

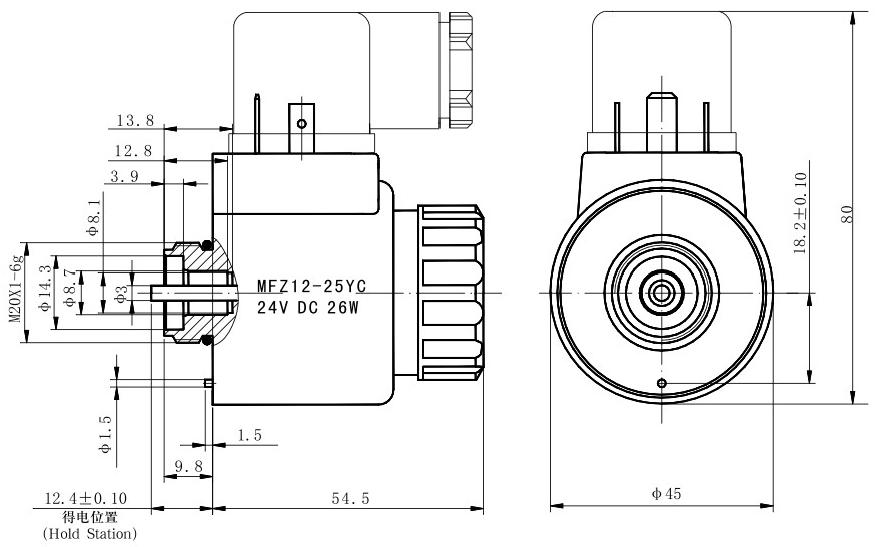

MFZ12-25YC

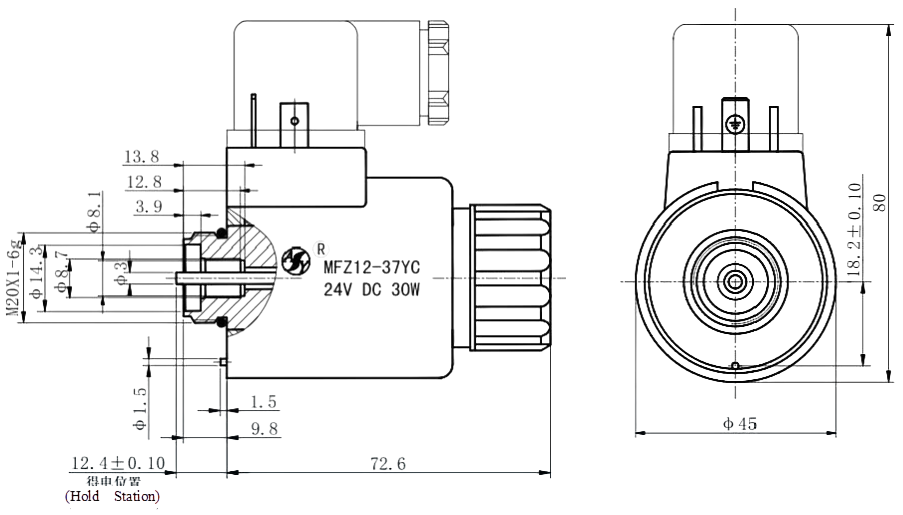

MFZ12-37YC

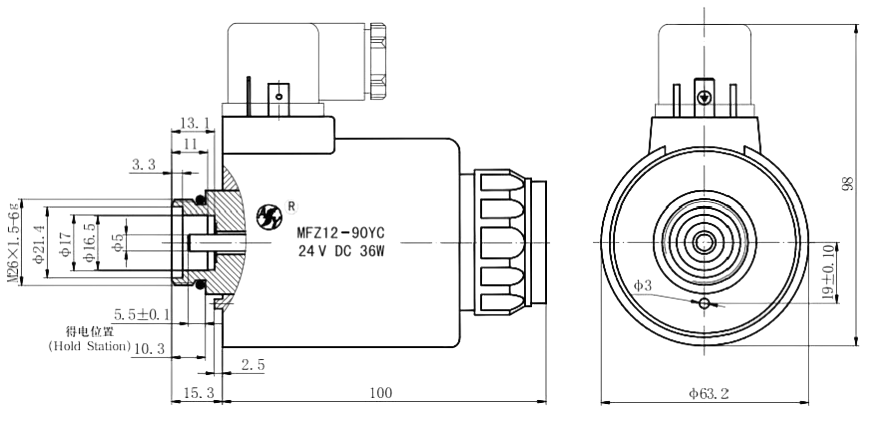

MFZ12-90YC
使用注意事項
● 電(dian)磁鐵(tie)采(cai)用符(fu)合ISO4400標準的(de)插座。有(you)帶指示(shi)燈、不帶指示(shi)燈兩(liang)種規(gui)(gui)格(ge)(ge)(ge)，您可以(yi)根(gen)據需要(yao)進行(xing)選擇。帶指示(shi)燈插座的(de)電(dian)壓(ya)規(gui)(gui)格(ge)(ge)(ge)必須(xu)與電(dian)磁鐵(tie)本體電(dian)壓(ya)規(gui)(gui)格(ge)(ge)(ge)相符(fu)。
● 電磁鐵的手動(dong)(dong)推桿用于(yu)在調(diao)試時或緊急情(qing)況下，進行手動(dong)(dong)控制。但當系(xi)統背壓(ya)較高(gao)，調(diao)節困難時，請使(shi)用十字螺絲刀緩推手動(dong)(dong)推桿，不(bu)宜(yi)使(shi)用沖擊力，以免破壞手動(dong)(dong)推桿和(he)導向內孔表面，造成電磁鐵漏油或不(bu)能復位。
● 當雙(shuang)向(xiang)使用電磁(ci)鐵時，一定要保證兩個電磁(ci)鐵不能同時通電，以(yi)免電磁(ci)閥不能正常(chang)工(gong)作。
● 電(dian)氣控(kong)制系統與電(dian)磁鐵連接部分之間(jian)應設有過流保護裝置(zhi)，以免(mian)在非正常情況(kuang)下(xia)，燒毀電(dian)磁鐵及(ji)您的(de)電(dian)控(kong)元件。
● 當電源為交流時(shi)，可(ke)以選用MFB12-YC交流本整型電磁鐵，其(qi)性能和MFZ12-YC完(wan)全(quan)相同。
樣本說明
● 如顧客有不同的(de)需(xu)要(yao)，在電(dian)磁鐵(tie)性能(neng)不變(bian)的(de)情況下，電(dian)磁鐵(tie)與閥體的(de)聯結(jie)尺寸(cun)、推桿伸(shen)出長(chang)度(du)及工作電(dian)源電(dian)壓可以根(gen)據要(yao)求調(diao)整。
● 特性(xing)曲線僅供參考。
● 主要特性參數均為實驗室條件下獲得。本公司保留修改參數的權力。
