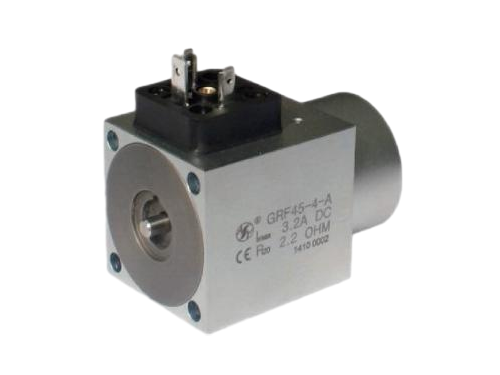

GRF45-4-A 比例閥用電磁鐵

產品簡介

用途：本系列產品是一種機電轉換裝置，在額定行程及額定電流范圍內，其輸出力及位移與輸入電流成正比，輸入力在額定行程內恒定不變，輸入電流在額定范圍內無級調節，可實現液壓系統執行機構在額定范圍內的無級調速、換向和遠程控制。主要技術參數型號GRF45-4-A額定行程 (mm)3全行程 (mm)≥6額定電流 (A)0.81.62.6額定吸力≥75常態電阻20℃215.52.2力滯環 (%)≤4%承受靜態油壓

全國服務熱線：

+86-372-2595077/2595078/2595088

在線咨詢

用途：

本系列產品(pin)是一種機電轉換(huan)裝(zhuang)置(zhi)，在額(e)(e)定(ding)(ding)行程及(ji)額(e)(e)定(ding)(ding)電流(liu)范(fan)圍(wei)內(nei)，其輸(shu)出力及(ji)位(wei)移與輸(shu)入電流(liu)成正比(bi)，輸(shu)入力在額(e)(e)定(ding)(ding)行程內(nei)恒定(ding)(ding)不(bu)變，輸(shu)入電流(liu)在額(e)(e)定(ding)(ding)范(fan)圍(wei)內(nei)無級(ji)調(diao)節，可實現(xian)液壓(ya)系統執行機構在額(e)(e)定(ding)(ding)范(fan)圍(wei)內(nei)的無級(ji)調(diao)速、換(huan)向和(he)遠程控制。

主要技術參數

型號	GRF45-4-A
額定行程 (mm)	3
全行程 (mm)	≥6
額定電流 (A)	0.8	1.6	2.6
額定吸力	≥75
常態電阻20℃	21	5.5	2.2
力滯環 (%)	≤4%
承受靜態油壓	21Mpa
外殼防護等級	IP65/IP67
電源接線方式	DIN/DT

穩態行程-力特性曲線

info1_pixian_ai

位移(mm)

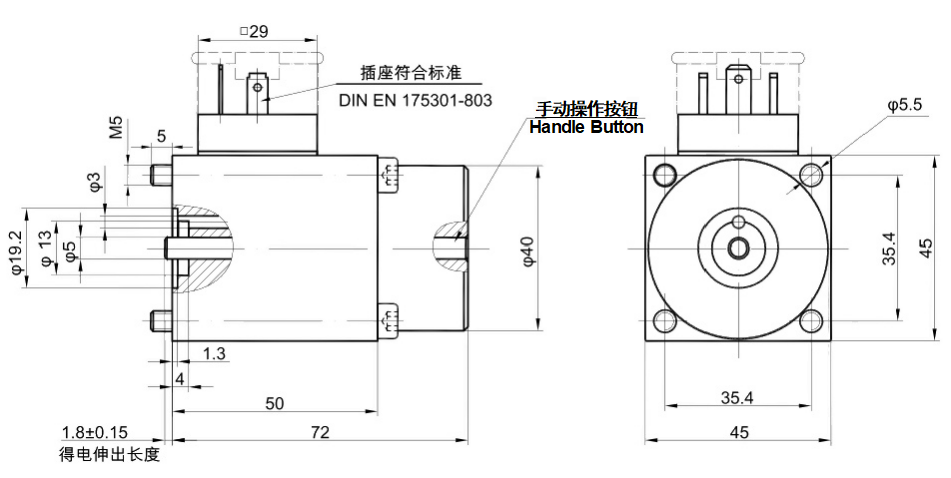

外形及安裝尺寸

info2

使用注意事項

● 電(dian)磁鐵采用符合ISO4400標(biao)準(zhun)的插(cha)座。

● 電(dian)(dian)(dian)氣控(kong)制系統與電(dian)(dian)(dian)磁(ci)鐵(tie)連接部分之間應設有過流保護(hu)裝置，以免非(fei)正常情況下，燒毀電(dian)(dian)(dian)磁(ci)鐵(tie)及您的電(dian)(dian)(dian)控(kong)元件。

● 液壓(ya)系統工作介質為礦物油，磷酸(suan)脂油。

● 電磁(ci)鐵為連續工作制。
